胸椎の構造と機能が伝わる解剖イラストの立体表現

胸椎を描くとき、椎体や横突起、関節突起などの形を描くだけでは、構造の特徴を十分に伝えることはできません。

それぞれの形状には役割があります。私は、その構造が「なぜこの形をしているのか」まで視覚的に読み取れることを意識して描いています。

1．胸椎前方は荷重を面として受ける構造

胸椎の前方には椎体があり、上下の椎体間には椎間板が存在します。

椎体・終板・椎間板は脊柱前方の主要な荷重支持構造であり、脊柱へ加わる圧縮荷重を受け、隣接する椎体間へ伝達します。椎間板は荷重を分散しながら変形することで、椎体間の可動性にも関与しています。

構造として見ると、椎体の大きな終板面と、その間に介在する椎間板は、荷重を一点ではなく面として受けるための形状として理解できます。

そのためイラストでも、椎体の大きさだけではなく、上下に広がる面の形状が認識できるように描くことを意識しています。

2．胸椎後方の関節構造は運動を誘導し肋骨とつながる

椎体後方には椎弓が続き、関節突起や横突起などが位置しています。

胸椎の椎間関節面は概して前額面に近い斜位をとりますが、その向きは胸椎全体で均一ではなく、特に胸腰椎移行部では腰椎型の形態へ変化していきます。こうした関節面の向きや傾斜は、隣接椎骨間で生じる運動を誘導し、過剰な方向への運動を制約する要素の一つです。

また、典型的な胸椎では椎体外側の肋骨窩と横突起の横突肋骨窩を介して肋骨と関節します。これらの関節と靱帯による連結は、胸椎分節の安定性にも関与します。さらに胸椎の運動は椎間関節だけで決まるものではなく、椎間板、胸椎後弯、肋骨、胸骨を含めた胸郭全体の構造との関係の中で生じます。

だからこそ、関節面の位置だけでなく、その「面がどちらを向いているのか」まで描くことが重要になります。

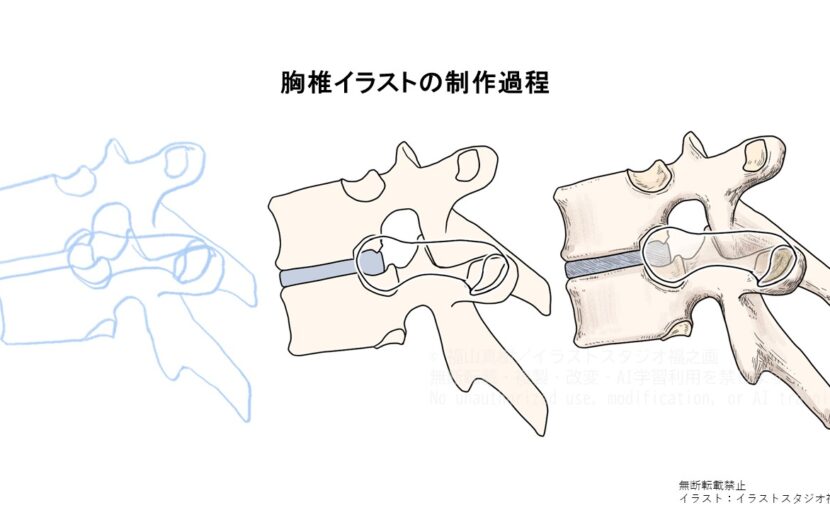

3．構造の役割が見えるように立体的に描く

骨を立体的に見せるためには、質感や陰影を加えることができます。しかし、描き込む情報が多ければ構造が伝わりやすくなるとは限りません。

私が重視しているのは、椎体の広い面、椎間関節面の傾斜、肋骨との関節面の凹凸、横突起が突出する方向など、その構造を理解するために必要な形状が認識できることです。

そのため、骨としての質感や陰影を加えながらも、すべての面を同じ密度で描き込むのではなく、必要な部分に必要な程度の表現を加え、情報量を調整しています。

解剖イラストで重要なのは、

形状を見たときに、その構造がどのような役割を担っているのかまで想像できること。

胸椎を描く際にも、その構造と機能が一つの立体として伝わることを大切にしています。
