超音波検査で見る肩峰下滑液包の位置関係：エコー画像から構造が分かる解剖イラスト

肩関節の超音波検査では、画面に映る白黒の画像だけでなく、探触子をどこに当て、どの組織をどの方向から見ているのかを立体的に理解することが重要です。

今回のイラストでは、肩峰下滑液包を対象として、体表から見える肩の形、深層にある筋、骨、そしてエコー画像上で観察される層構造を一つの図の中で整理しました。

肩峰下滑液包は、肩峰や三角筋の深層に位置し、腱板や上腕骨頭周囲の動きと関係する薄い組織です。
臨床では、肩峰下インピンジメントや肩関節痛を考える際に注目されることがありますが、その位置を体表から直接確認することはできません。
そのため、超音波画像を読む時には、体表・探触子の向き・骨指標・筋腱の層構造を結びつけて理解する必要があります。

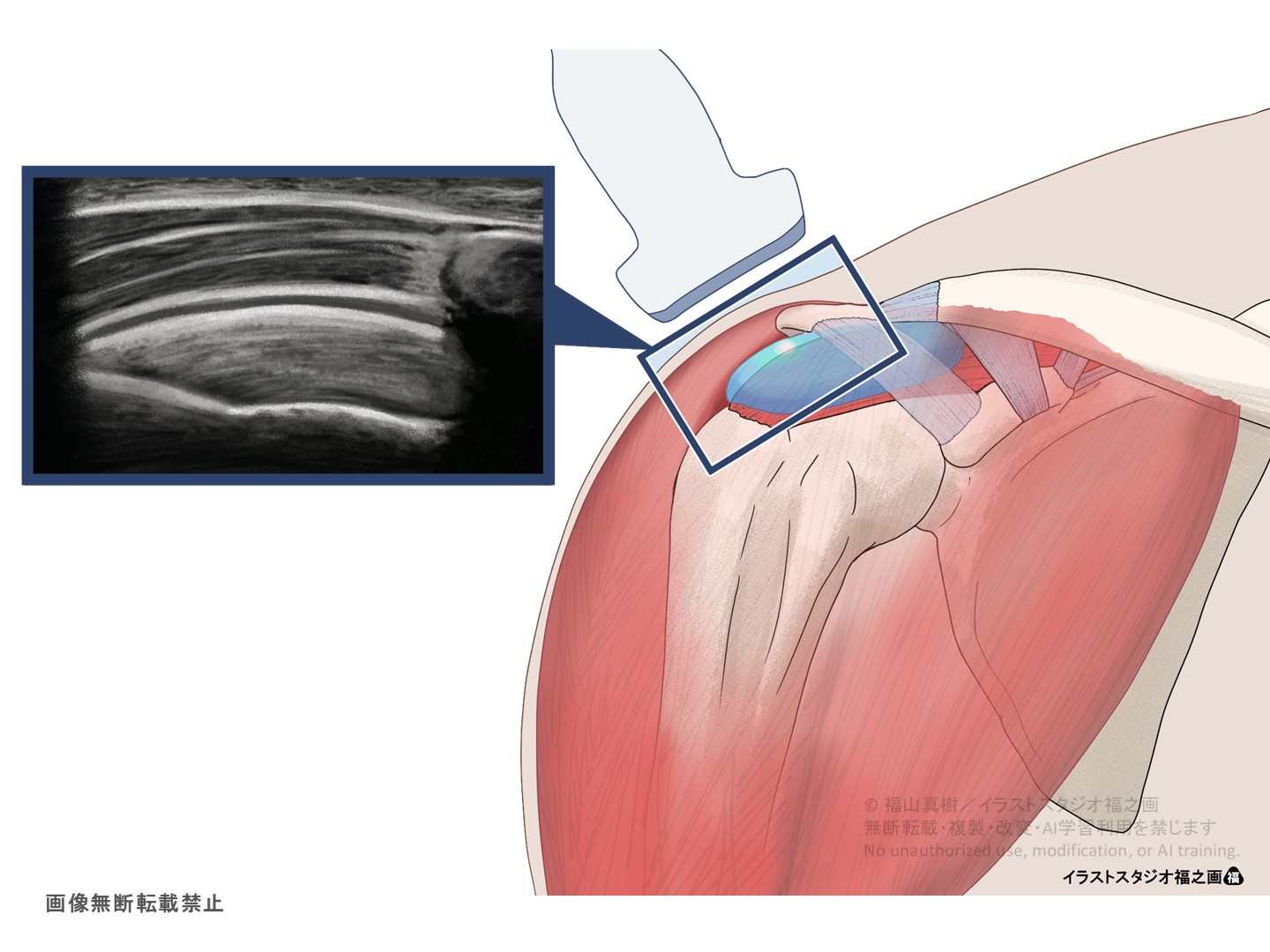

このイラストで意識したのは、エコー画像だけを単独で見せるのではなく、「どこに探触子を当てると、その画像が得られるのか」が分かる構成にすることです。
体表と三角筋を描きながら、対象部位である肩峰下滑液包の位置が見えるように、鎖骨、肩甲骨、上腕骨、腱板周囲の構造を部分的に透過して描いています。

また、左側に配置したエコー画像も写真の貼り付けではなく、手描きで再構成しています。超音波画像では、骨表面、筋、腱、滑液包などが濃淡の差として表れます。
これをイラストとして描くには、画像上の陰影を模写するだけでなく、その陰影がどの解剖構造を反映しているのかを整理する必要があります。

医療用イラストでは、解剖構造を正確に描くだけでは十分ではありません。
臨床で観察する位置、検査で得られる画像、そしてその奥にある立体構造をつなげて示すことで、はじめて「何を見ているのか」が伝わりやすくなります。

肩峰下滑液包を描くということは、単に一つの組織を強調することではありません。
体表から深層へ、探触子から画像へ、画像から解剖構造へと視線が移動できるように整理することでもあります。

今回のイラストは、超音波検査で見えている情報と、実際の肩関節周囲の構造を結びつけるための図として制作しました。
白黒のエコー画像と、立体的な解剖図を同じ視点でつなぐことで、肩峰下滑液包の位置と形状をより具体的に捉えられるようにしています。
