膝蓋支帯の縦走線維 ― 膝蓋骨を安定させ、脛骨へ力を伝える構造

膝蓋支帯は、膝蓋骨の周囲に広がる線維構造として知られています。
しかしこの構造を丁寧に観察すると、膝蓋骨の位置を安定させるだけでなく、大腿四頭筋の張力を脛骨へ伝える経路として機能していることが見えてきます。
本記事では、とくに膝蓋支帯の縦走線維に注目し、その力の伝達構造を整理します。

■ 臨床で意識しておきたい視点

膝関節を評価する際、膝蓋骨の位置やトラッキングに注目する場面は多いと思います。
膝蓋骨は大腿四頭筋の張力を増幅する滑車として働き、膝伸展機構の効率を高める重要な構造です。

しかし、膝蓋骨の機能を構造として理解するためには、膝蓋骨そのものだけでなく、膝蓋支帯を介した力の伝達にも視点を向けることが重要です。

膝蓋支帯の構造

膝蓋支帯は、大腿四頭筋の遠位線維や関節包周囲の線維性組織が膝蓋骨周囲で連続し、内外側へ広がる支持構造です。

この領域は単一の線維束ではなく、表層から深層にかけて異なる方向の線維が重なって構成されています。
解剖学的報告を踏まえると、概念的には表層では縦走線維が目立ち、中間層では斜走成分が加わり、深層では関節包や膝蓋大腿靭帯複合体に連続する横走成分が強くなる構造として整理することができます。

表層の縦走線維は、内側・外側広筋の遠位線維や腱膜、外側では腸脛靭帯由来の線維と連続しながら、膝蓋骨の縁から脛骨方向へ走行します。
中間層では斜走線維が加わり、膝蓋骨の軌道調整に関与している可能性があると考えられます。
さらに深層では、関節包に近い層に横走線維が存在し、内側ではMPFLを含む近位内側膝蓋支持機構、さらに遠位ではMPTLやMPMLなどの構造が膝蓋骨の横方向安定性に関与していると報告されています。

このような多方向線維の重なりによって、膝蓋支帯は膝蓋骨を一方向から引くのではなく、位置制御と張力伝達を同時に担う構造として機能しています。

その中でも本記事では、膝伸展機構との連続性が最も理解しやすい縦走線維に注目します。





■ 膝蓋骨の位置を安定させる役割

膝蓋支帯の縦走線維は、膝蓋骨の内外側縁に付着しています。

この配置により、内側広筋・外側広筋の張力は膝蓋骨の位置を調整する方向に働きます。
その結果、膝蓋骨は大腿骨滑車溝の中で安定し、膝蓋大腿関節の滑車機能が保たれます。

つまり膝蓋支帯は、膝蓋骨の位置制御に関わる構造として理解することができます。

■ 筋の張力を脛骨へ伝える構造

もう一つの重要な点は、膝蓋支帯の縦走線維が脛骨方向へ連続していることです。

外側広筋・内側広筋の遠位線維は膝蓋支帯と線維的に連続しています。
この線維連続性を踏まえると、筋張力は膝蓋骨を介するだけでなく、膝蓋支帯を通して脛骨へ伝達される構造として理解できます。

とくに縦走線維は、膝関節伸展方向と近い方向へ張力を伝える配置となっています。
この線維走行を踏まえると、大腿四頭筋の力を脛骨方向へ伝える構造として理解することができます。

つまり膝蓋骨は単なる滑車として働くだけではなく、縦走線維を含む膝蓋支帯複合体の中で、筋張力の制御と伝達の中心に位置する構造と捉えることができます。

膝蓋骨を単独の骨として理解するのではなく、膝蓋骨と膝蓋支帯を一体の張力伝達システムとして観察する視点を持つことで、膝関節伸展機構の理解はより立体的になります。

■イラストのポイント

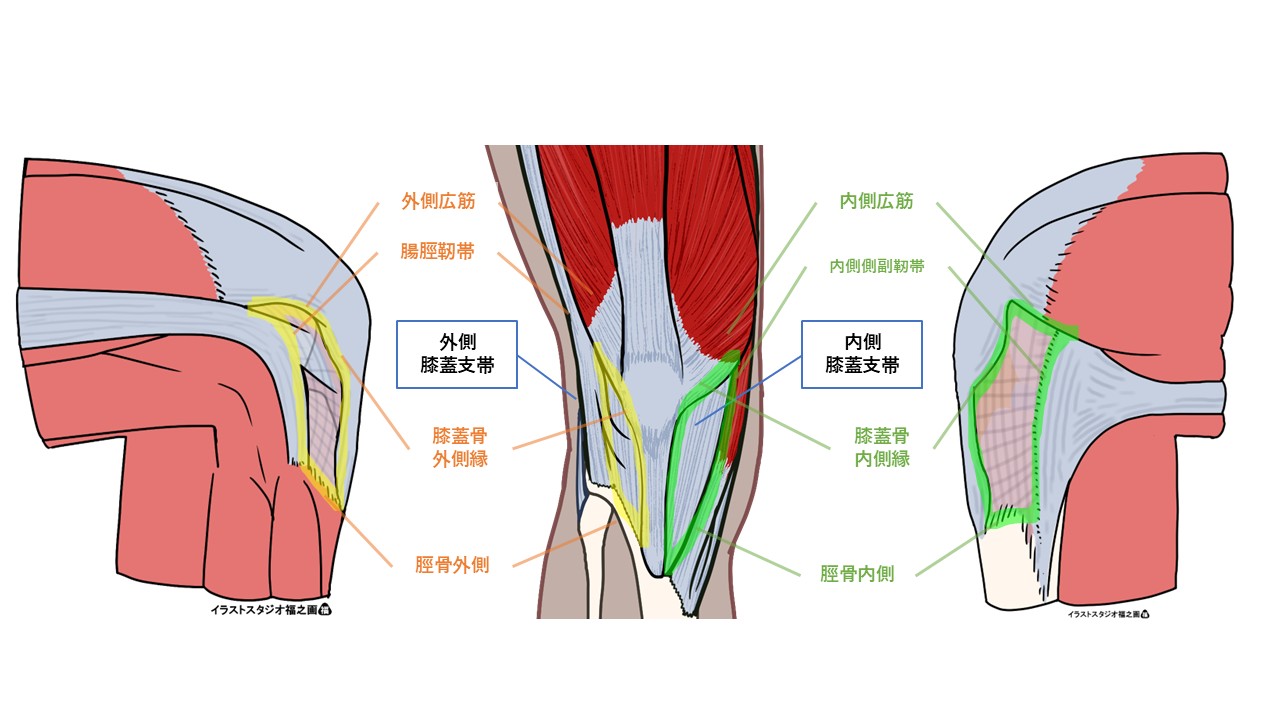

今回のイラストでは、膝蓋支帯の縦走線維に着目して制作しています。

膝蓋骨の内外側縁から脛骨へ向かって走行する縦走線維は、膝蓋骨の位置を安定させながら、筋の張力を下腿へ伝える経路を形成しています。

また、この縦走線維は周囲の組織と連続している点にも注目すると理解が深まります。
内側では内側広筋の腱膜と、外側では外側広筋の腱膜や腸脛靭帯由来の線維と連続しており、膝蓋骨周囲の線維構造が一体のネットワークとして構成されていることが観察できます。

＜観察ポイント＞
① 縦走線維が膝蓋骨とどのように連続しているか
② 縦走線維が内側広筋・外側広筋など周囲組織とどのようにつながっているか

膝蓋骨周囲の構造を観察する際には、骨の位置だけでなく、膝蓋支帯を介して筋張力がどの方向へ流れているのかという視点で構造を見ることが重要です。
