頚椎の動きを理解するための解剖イラスト──屈曲・伸展・側屈・回旋をどう描くか？

医療現場や教育の場で「頚椎の動き」を伝える際、静止画の中にどれだけ動きを感じさせられるかが、解剖イラスト制作者としての腕の見せどころだと考えています。
今回は、頚椎の屈曲・伸展・側屈・回旋という基本的な運動を、椎間関節の滑りと椎体の相対的な位置変化を意識して描いた制作背景をご紹介します。



頚椎は、脊柱の中でも最も可動性が高い部位であり、その複雑かつ繊細な動きを正確に捉えることが求められます。
頚椎の運動の背後には関節面の傾斜、椎間板の変形、そして椎間関節の滑りといった複雑な力学が働いています。

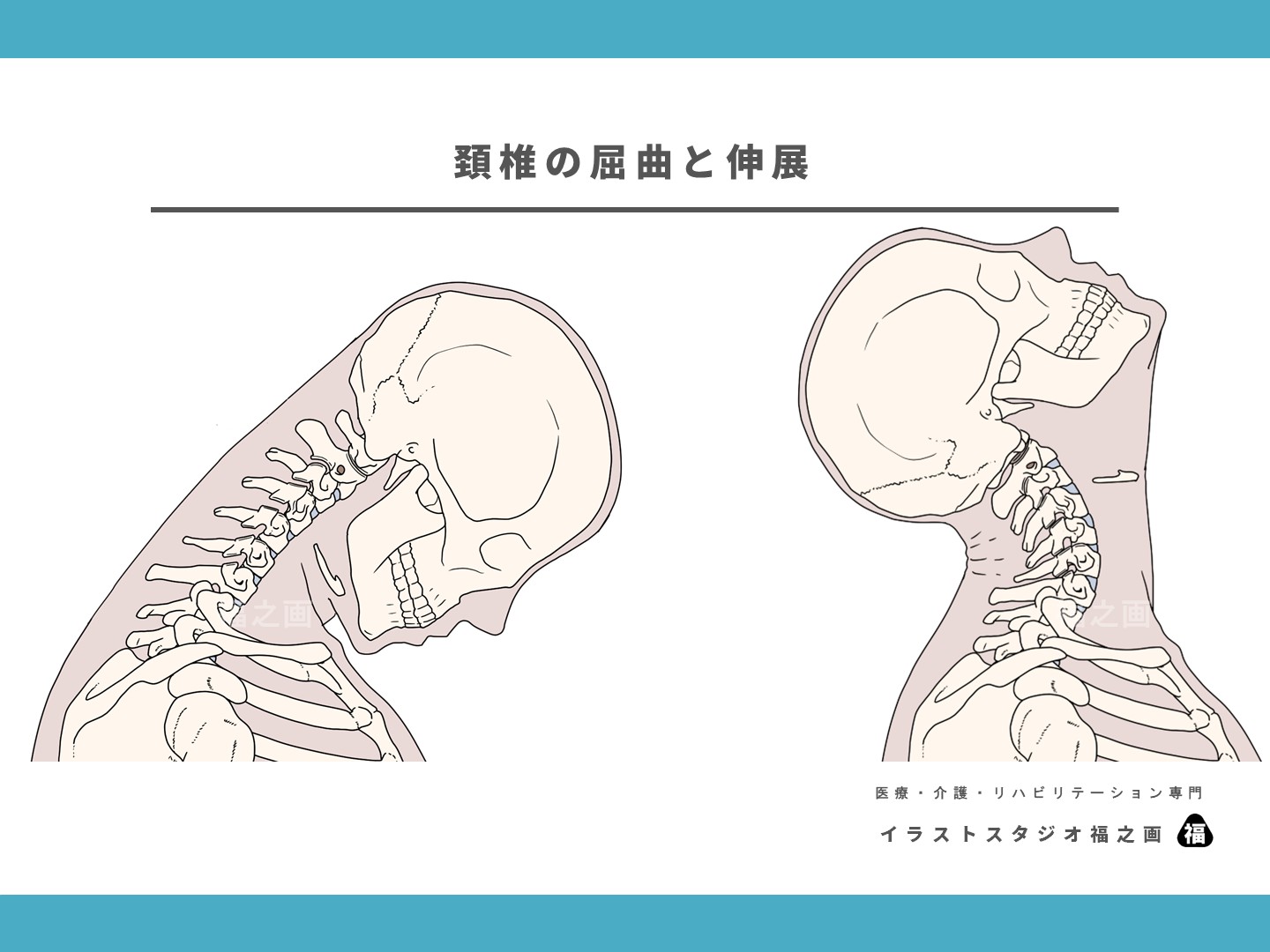

例えば、屈曲と伸展の図では、各椎体が上下にどう滑るか、そして頚椎全体としてどのようなカーブを描くかを意識して構成しました。屈曲時には前方への滑りと前弯の減少、伸展時には後方への滑りと生理的前弯の強調を反映させることで、運動の質が視覚的に伝わるように工夫しています。

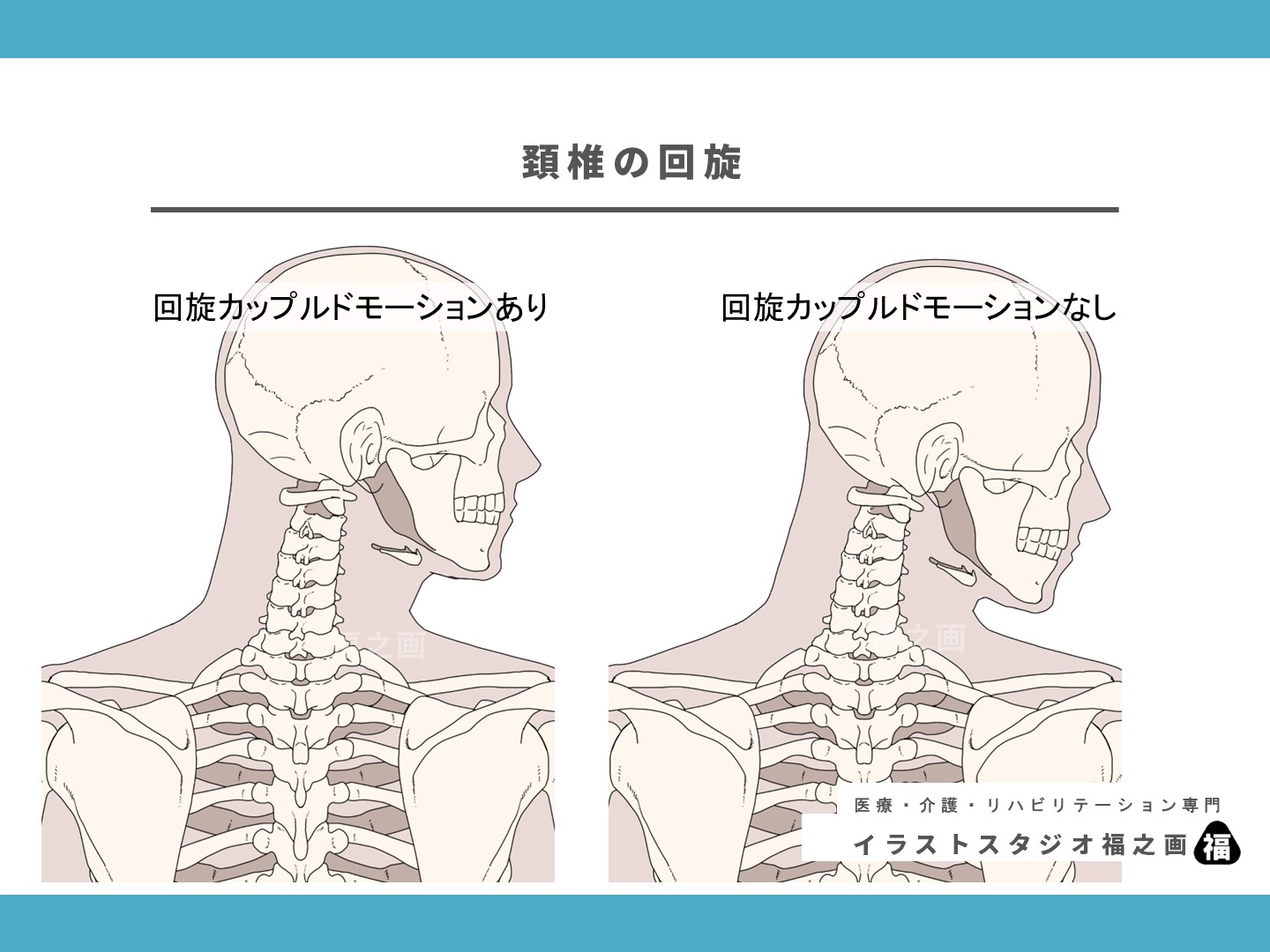

回旋については、単純な軸回りの動きではなく、同時に側屈が伴う「カップリングモーション」が起こる点を踏まえた構成としています。
右回旋を表現する図では、左側へのわずかな側屈が自然に含まれるよう、椎体の傾きと関節面の滑り方向を調整しました。

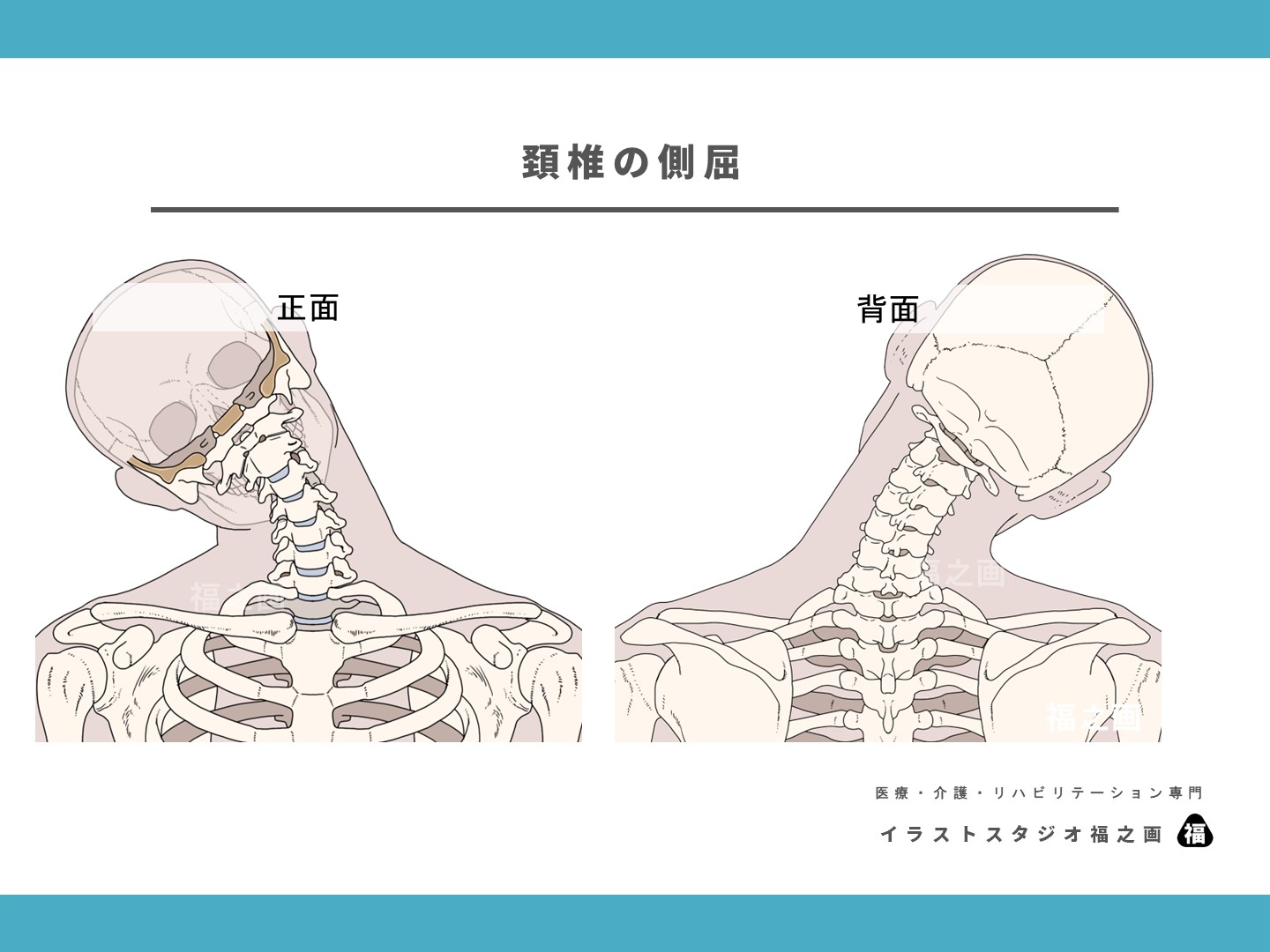

側屈の図では、各椎体の傾きや配列の変化を丁寧に描写することで、角度変化だけでなく、頚椎全体としての動きの質を視覚化することを意識しています。
また、頚椎の側屈には自然に回旋が伴うため、その連動も視覚的に伝わるよう配慮しました。



このような視点をもって解剖イラストを制作することで、見た人が「頚椎はこう動くのか」と実感を持って理解できる図に近づけることができたと思います。関節運動を“動きの軌道”として捉えるだけでなく、“滑走と連動の結果”として可視化すること。
それが、私が頚椎を描くときのこだわりのひとつです。



臨床の現場で姿勢や動きを評価する際、こうした関節の微細な動きを想像できるかどうかは、治療戦略の精度にも影響するはずです。
解剖イラストを通じて、その想像力を支える一助になれば嬉しく思います。
